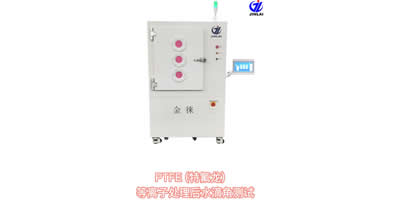

电路板真空等离子清洗机

  • 产品型号 JL-PVM
  • 产品类别 定制等离子表面处理设备
  • 应用范围

    1、FPC/PCB 孔壁凹蚀 / 去除孔壁树脂钻污。

    2、PTFE&聚四氟乙烯材料的活化处理。

    3、碳化物去除。

    4、化学沉金/电镀前手指、焊盘表面清洁。

    5、去除电镀夹膜。


返回列表 联系我们

对FPC/PCB、PTFE&聚四氟乙烯材料、化学沉金/电镀前手指 、焊盘表面的清洁/清洗处理、活化处理、碳化处理等。处理后有效的提升产品表面的亲水性、附着力以及粘接力等。


外观参数

主机尺寸

1860mm长 X 1470mm宽 X 2000mm高

重量

250Kg

安装面积

3500mm X 5500mm(含开门上下板位置)


电极

电极分布

垂直分布,每片电极独立冷却

托盘数量

16片


RF 电源系统

功率

10KW

频率

40KHZ


工艺气体控制系统

标准配置4路气体

一路2000sccms,三路5000sccms


软件控制系统

智能人机界面+PLC


真空泵系统

真空泵组

抽速能力1160 m3/h / 1900m3/h (可选)

真空工作力

进气氧气流量2.5-3.0L/min状态下,工作压力可控范围180-300mTorr


生产能力

生产板最大尺寸

25X44 inch (21*24 inch 30块/炉)

标准生产板厚度

0.1-9mm(0.5以下薄板需定制软板夹具)

生产板最小尺寸

4 X 4inch


电路板真空等离子清洗机应用

1、便捷的收放板方式,方便人员操作。水平式电极,提升换板效率。

2、优良的冷却方式,深钻孔水流设计,消除冷却管道对电极板之间的遮挡,减短清洗时间。

3、软件控制界面简单易学。


电路板真空等离子清洗机用来对FPC/PCB、PTFE&聚四氟乙烯材料、化学沉金/电镀前手指、焊盘表面清洁/清洗处理、活化处理、碳化处理等。处理后有效的提升产品表面的亲水性、附着力以及粘接力等。
