真空等离子体改性在微流控芯片中的应用
发布时间：2026-01-27 10:16:14
浏览数：156
微流控芯片凭借其样品用量少、分析效率高、检测成本低等优势，已在生物医学分析、化学合成、细胞工程及即时检测（POCT）等领域获得广泛应用。然而，微流控系统中的流体行为与界面反应高度依赖于基材表面特性，当前常用材料如PDMS、COC、PP等存在润湿性不稳定、键合强度不足、批量生产一致性差等问题，长期制约着微流控芯片的产业化进程。
在此背景下，真空等离子体表面处理技术以其操作简便、改性均匀、不破坏材料本体结构、环境友好等特点，成为近年来微流控芯片表面工程领域的研究热点。深圳金徕技术有限公司基于真空等离子体改性在微流控芯片中的多项应用研究，探讨该技术的优势及工艺优化方向。
改性后的COC芯片在水相压力波动范围（42–50 kPa）内，能够稳定生成直径110±2 μm的微液滴，变异系数（CV）控制在5.3%–8.1%，显著优于未改性芯片（CV 10.6%–18.7%）。即使储存4个月后，其液滴均匀性仍优于未改性芯片，为数字PCR等临床应用提供了可靠的芯片载体。
2、PDMS芯片亲水改性——增强功能适配性
PDMS是微流控芯片的常用材料，但其原生疏水性限制了其在水包油体系中的应用，且经氧等离子体改性后的亲水效果易随时间衰减。研究显示，经真空氧等离子体处理（300 W，45 s），PDMS表面可引入大量羟基（-OH），使接触角降至接近0°，实现超亲水改性，但该效果仅能维持约6小时。
为解决亲水性衰减问题，金少搏等人采用“等离子活化+PVA涂层”的复合改性法，经三次涂层处理后，PDMS表面接触角稳定在29°，成功用于制备水包油微液滴与水包气微气泡，所得液滴均匀性高、稳定性好。
3、PP芯片粘接增强——提升封装可靠性
聚丙烯（PP）因成本低、生物相容性好，广泛用于常规检测芯片，但其非极性表面导致粘接强度不足，难以承受PCR检测中的温度循环。隋裕的研究表明，采用氧等离子体处理，在射频功率120 W、处理时间120 s 的优化工艺下，PP薄膜的剪切强度可提升34%，剥离强度提升24%。其作用机制在于等离子体通过物理刻蚀增加表面粗糙度，同时引入含氧极性官能团，双重作用提高了表面能及胶粘剂的润湿性。
在此背景下，真空等离子体表面处理技术以其操作简便、改性均匀、不破坏材料本体结构、环境友好等特点，成为近年来微流控芯片表面工程领域的研究热点。深圳金徕技术有限公司基于真空等离子体改性在微流控芯片中的多项应用研究，探讨该技术的优势及工艺优化方向。
真空等离子体改性在微流控芯片中的应用

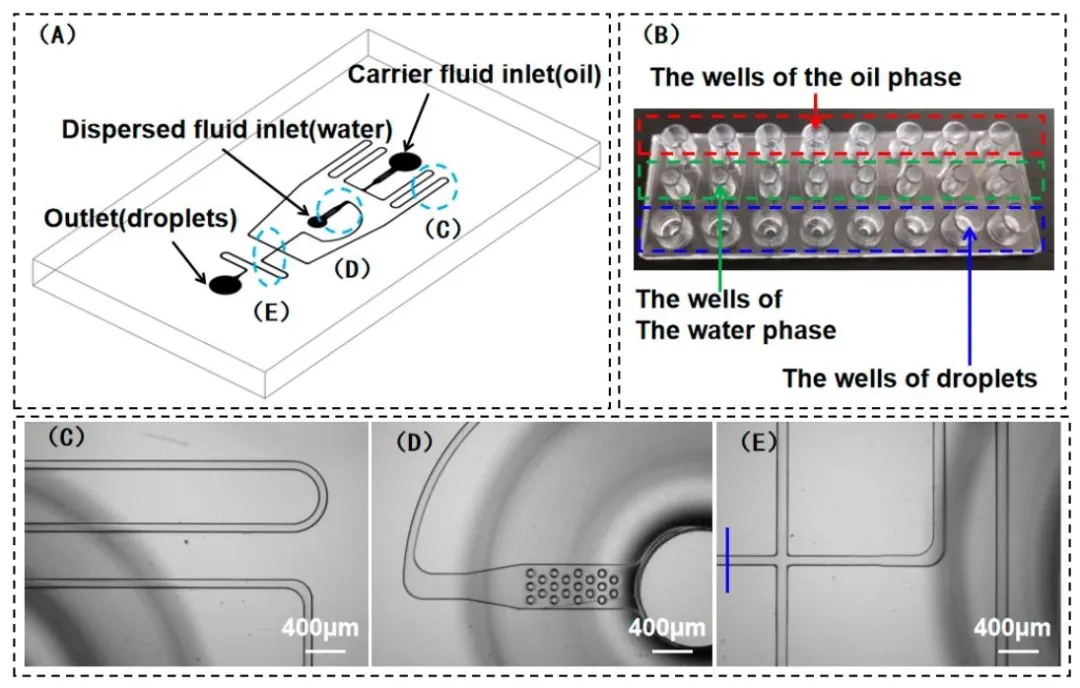

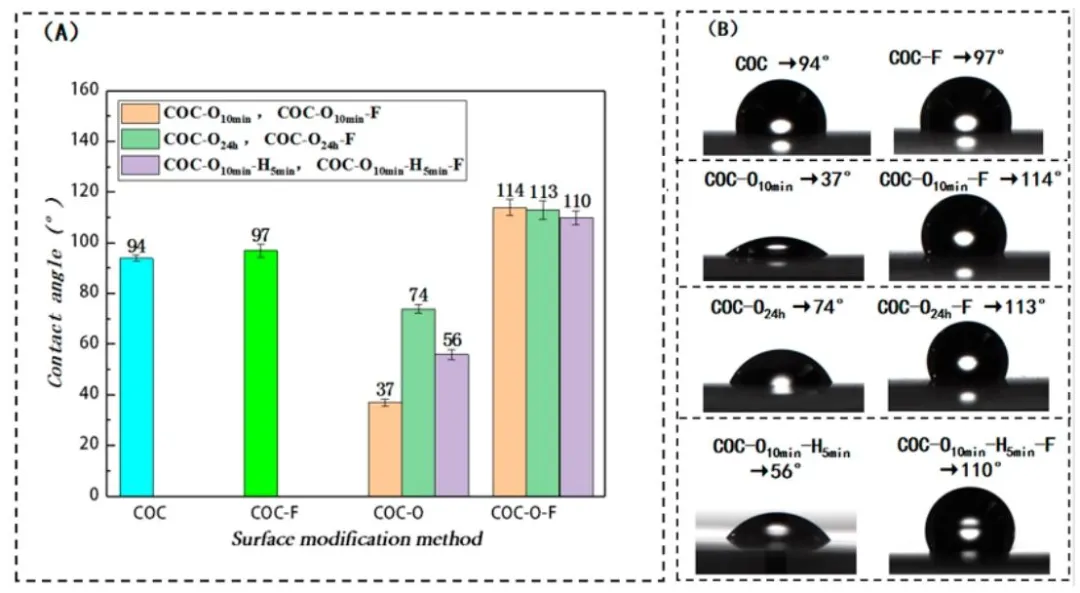

环烯烃共聚物（COC）是数字PCR等高端检测芯片的优选材料，但其天然表面疏水性不稳定，导致批量生产时液滴尺寸变异较大。Yefeng Guan等研究表明，采用“氧等离子体预处理+氟化物溶液浸润”的两步改性法，可使COC表面接触角从94°提高至114°，形成稳定的疏水层。
改性后的COC芯片在水相压力波动范围（42–50 kPa）内，能够稳定生成直径110±2 μm的微液滴，变异系数（CV）控制在5.3%–8.1%，显著优于未改性芯片（CV 10.6%–18.7%）。即使储存4个月后，其液滴均匀性仍优于未改性芯片，为数字PCR等临床应用提供了可靠的芯片载体。
2、PDMS芯片亲水改性——增强功能适配性
PDMS是微流控芯片的常用材料，但其原生疏水性限制了其在水包油体系中的应用，且经氧等离子体改性后的亲水效果易随时间衰减。研究显示，经真空氧等离子体处理（300 W，45 s），PDMS表面可引入大量羟基（-OH），使接触角降至接近0°，实现超亲水改性，但该效果仅能维持约6小时。

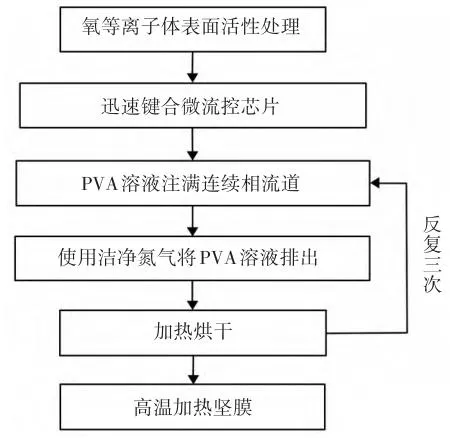

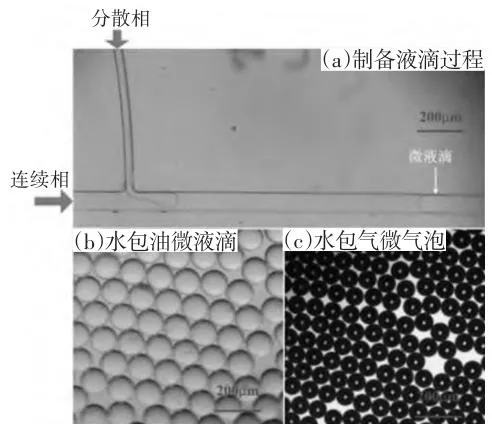

为解决亲水性衰减问题，金少搏等人采用“等离子活化+PVA涂层”的复合改性法，经三次涂层处理后，PDMS表面接触角稳定在29°，成功用于制备水包油微液滴与水包气微气泡，所得液滴均匀性高、稳定性好。
3、PP芯片粘接增强——提升封装可靠性

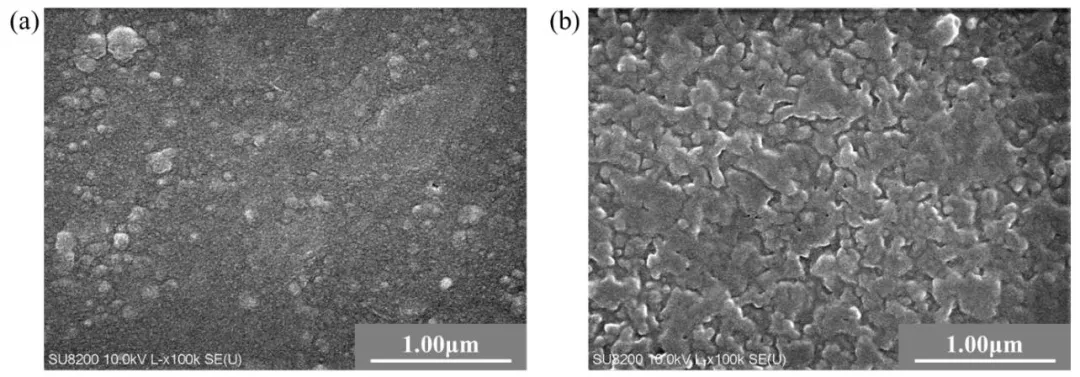

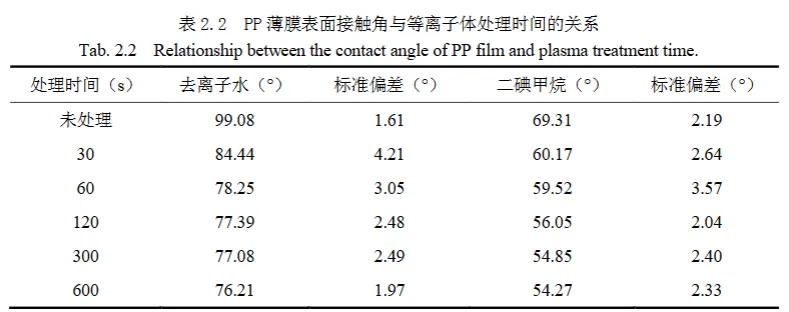

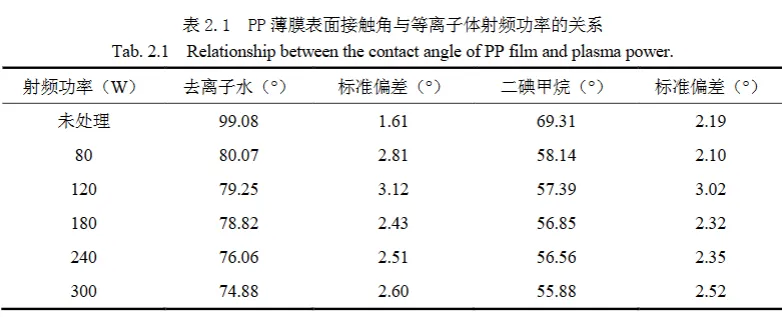

聚丙烯（PP）因成本低、生物相容性好，广泛用于常规检测芯片，但其非极性表面导致粘接强度不足，难以承受PCR检测中的温度循环。隋裕的研究表明，采用氧等离子体处理，在射频功率120 W、处理时间120 s 的优化工艺下，PP薄膜的剪切强度可提升34%，剥离强度提升24%。其作用机制在于等离子体通过物理刻蚀增加表面粗糙度，同时引入含氧极性官能团，双重作用提高了表面能及胶粘剂的润湿性。
基于该工艺制备的PP微流控芯片，经热压成型与超声键合封装后，在常温及温度循环密封性测试中均未出现漏液或串孔问题。实时荧光定量PCR验证显示，48个反应池的Ct值平均为24.118，标准差0.351，检测一致性良好，适用于病原体检测等应用场景。
